二维条码术语定义

堆叠式二维条码(2D Stacked Code)
堆叠式二维条码是一种多层符号(Multi-Row Symbology)，通常是将一维条码的高度截短再层叠起来表示资料。

矩阵式二维条码(2D Matrix Code)
矩阵式二条码是一种由中心点到与中心点固定距离的多边形单元所组成的图形，用来表示资料及其它与符号相关功能。

资料字元(Data Character)
用於表示特定资料的ASCII字元集的一个字母、数字或特殊符号等字元。

符号字元(Symbol Character)
依条码符号规则定义来表示资料的线条、空白组合形式。资料字元与符号字元间不一定是一对一的关系。一般情况下，每个符号字元分配一个唯一的值。<p>代码集(Code Set)
代码集是指将资 字元转化为符号字元值的方法。

字码(Codeword)
字码是指符号字元的值，为原始资料转换为符号字元过程的一个中间值，一种条码的字码数决定了该类条码所有符号字元的数量。

字元自我检查(Character Self-Checking)
字元自我检查是指在一个符号字元中出现单一的印刷错误时，扫瞄器不会将该符号字元解码成其它符号字元的特性。

错误纠正字元(Error Correction Character)
用於错误侦测和错误纠正的符号字元，这些字元是由其它符号字元计算而得，二维条码一般有多个错误纠正字元用於错误侦测以及错误纠正。有些线性扫瞄器有一个错误纠正字元用於侦测错误。

E错误纠正(Erasure Correction)
E错误是指在已知位置上因图像对比度不够，或有大污点等原因造成该位置符号字元无法辨识，因此又称为拒读错误。通过错误纠正字元对E错误的恢复称为E错误纠正。对於每个E错误的纠正仅需一个错误纠正字元。

T错误纠正(Error Correction)
T错误是指因某种原因将一个符号字元识读为其它符号字元的错误，因此又称为替代错误。T错误的位置以及该位置的正确值都是未知的，因此对每个T错误的纠正需要两个错误纠正字元，一个用於找出位置，另一个用於纠正错误。

错误侦测(Error Detection)
一般是保留一些错误纠正字元用於错误侦测，这些字元被称为侦测字元，用以侦测出符号中不超出错误纠正容量的错误数量，从而保证符号不被读错。此外，也可利用软体透过侦测无效错误纠正的计算结果提供错误侦测功能。若仅为E错误纠正则不提供错误侦测功能。

条码扫瞄器的分类

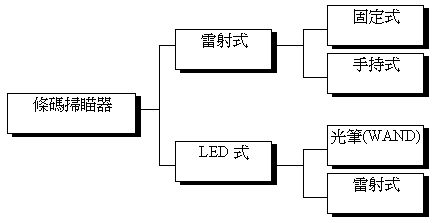

一般对条码扫瞄器的分类如图7.1所示，共可分为四类：(1) 手持雷射条码扫瞄器(Hand-Held Laser Bar Code Reader)，(2) 固定式雷射条码扫瞄器(Fixed Laser Bar Code Reader)，(3) CCD条码扫瞄器(Charge Coupled Device Bar Code Reader)，(4) 光笔条码扫瞄器(WAND或称Light Pen)。若依扫瞄方式分类，则有「单点式」、「线型」与「面型」等叁种。

条码扫瞄器的分类

条码扫瞄器可分为二个独立之部份：输入元件(Input Device)及解码器(Decoder)。二者可一体成型，也可以电线连接，或利用红外线以无线方式输送资料。

输入元件主要包括光电转换系统与类比数位转换器两大部份，光电系统主要用来扫瞄条码，扫瞄动作可藉着操作者手的移动或条码的移动来完成。当光源照射到条码，反射光经光路设计落在感测元件上时，感测元件随着不同内射光之强度转换成不同的类比讯号，经类比数位(A/D)转换器器处理成数位码输出。

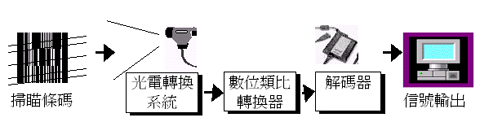

数位码输出到解码器中，将数位码解译成条码讯号，即完成了条码扫瞄的工作。条码扫瞄器的读取系统结构如图7.2所示：

光笔条码扫瞄器
其取像方式为单点式，藉由人手之移动来完成扫瞄条码之动作，扫瞄速度可达每秒3”到30”。光笔的读取方式为接触式读取，光笔尖端条码距离最多只能容许0.05”，可视为读取距离，属於条码扫瞄器之低阶产品。目前的光笔只能读取一维条码。较需注意的是光径需符合最小条码间距，以能完整读取条码之资料，光源采波长660nm LED为主。

CCD条码扫瞄器
线型CCD主要用於一维条码，而面型CCD主要应用於资料量丰富的二维条码。其感测元件为光耦合器(Charge-Coupled Device)，一般简称为CCD。CCD的取像方式是属於线型接触式，由於其感测元件长度涵盖条码长度范围，所以读取时并不需要左右移动，CCD的解析度约为2048dpi，扫瞄速度较光笔快。

CCD的读取距离较雷射式的短，传统CCD读取距离约可容许10~25mm，并非一定要完全接触。目前则在增加读取距离上努力，已经有2”~5”之加强型CCD开发出来，未来则希望读取距离能加强至10”。在读取宽度上，以60mm与80mm为主，光源则以波长660nm红光发光二级体(LED)阵列为主。

雷射扫瞄器
藉由雷射光束的扫瞄来读取条码的资料，因此其读取距离较长，约可达10”。由於它和笔式读码机一样，可自由移动到物体处扫瞄，因此条码的长度在容许的范围下并不会受到限制，而且扫瞄时可悬空划过，不必像笔式读码机要接触到条码的表面。雷射扫瞄器特别适用於大量扫瞄以及印刷品质较差的条码。

二维条码扫瞄器主要由美国叁大厂Symbo Tech、PSC、Welch Allyn积极推广中，已成为扫瞄器一重要发展趋势。

二维条码的识别
二维条码的识别有两种方法：(1) 透过线型扫瞄器逐层扫瞄进行解码，(2) 透过照相和图像处理对二维条码进行解码。对於堆叠式二维条码，可以采用上述两种方法识读，但对绝大多数的矩阵式二维条码则必须用照相方法识读，例如使用面型CCD扫瞄器。

用线型扫瞄器如线型CCD、雷射枪对二维条码进行辨识时，如何防止垂直方向的资料漏读是主要的技术关键，因为在识别二维条码符号时，扫瞄线往往不会与水平方向平行。解决这个问题的方法之一是必须保证条码的每一层至少有一条扫瞄线完全穿过，否则解码程序不识读。这种方法简化了处理过程，但却降低了资料密度，因为每层必须要有足够的高度来确保扫瞄线完全穿过，如图7.3所示。我们所提到的二维条码中，如Code 49, Code 16K的识别即是如此。

不同於其它堆叠式二维条码，PDF417建立了一种能「缝合」局部扫瞄的机制，只要确保有一条扫瞄线完全落在任一层中即可，因此层与层间不需要分隔线，而是以不同的符号字元 (Cluster)来区分相邻层，因此PDF417的资料密度较高，是Code 49及Code 16K的两倍多，但其识读设备也比较复杂。
